شیر گازی استیل

توضیحات

شیر گازی استیل چیست؟

شیر گازی استیل یا Ball Valve Stainless Steel یکی از پرکاربردترین انواع شیرآلات استیل در صنایع مختلف است که برای قطع و وصل سریع جریان سیالات مورد استفاده قرار می‌گیرد. این شیرها به دلیل ساختار ساده، آب‌بندی مناسب، مقاومت بالا در برابر خوردگی و طول عمر زیاد، در صنایع غذایی، دارویی، شیمیایی، نفت، گاز، پتروشیمی و خطوط انتقال سیالات کاربرد گسترده‌ای دارند.

در ساختار شیر گازی استیل یک گوی سوراخ‌دار (Ball) در مرکز بدنه قرار گرفته که با چرخش 90 درجه‌ای مسیر جریان را باز یا بسته می‌کند. همین موضوع باعث شده شیر گازی استیل نسبت به بسیاری از شیرآلات صنعتی عملکرد سریع‌تر و افت فشار کمتری داشته باشد.

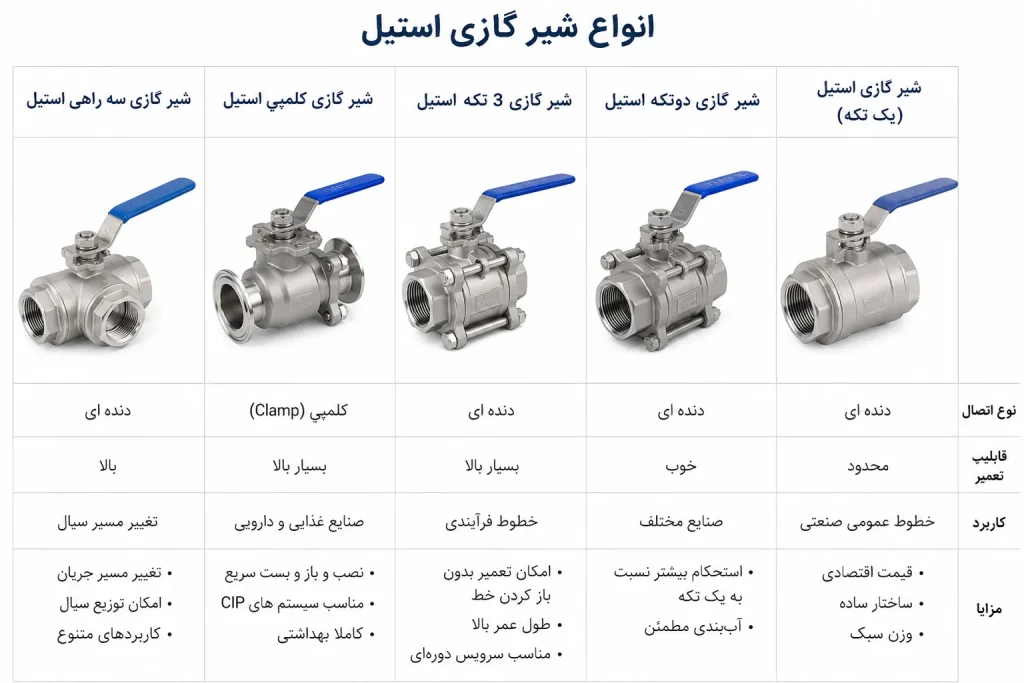

جدول مقایسه انواع شیر گازی استیل

مزایای شیر گازی استیل

استفاده از شیر گازی استیل مزایای متعددی دارد که باعث شده این محصول یکی از پرفروش‌ترین انواع شیرآلات صنعتی باشد:

• مقاومت بالا در برابر خوردگی
• آب‌بندی مناسب در فشارهای مختلف
• عملکرد سریع با چرخش 90 درجه
• طول عمر بالا
• نگهداری آسان
• مناسب برای سیالات خورنده
• مناسب برای خطوط بهداشتی
• افت فشار پایین

شیر گازی استیل 304 یا 316؟

یکی از سوالات رایج خریداران تفاوت استیل 304 و 316 در شیر گازی استیل است.

شیر گازی استیل 304

استیل 304 پرکاربردترین گرید استنلس استیل در صنایع مختلف محسوب می‌شود و برای بسیاری از کاربردهای صنعتی و غذایی گزینه مناسبی است.

شیر گازی استیل 316

استیل 316 دارای عنصر مولیبدن بوده و مقاومت بیشتری در برابر مواد خورنده، نمک‌ها و محیط‌های اسیدی دارد. به همین دلیل در صنایع دارویی، شیمیایی و برخی کاربردهای حساس غذایی بیشتر مورد استفاده قرار می‌گیرد.

انواع شیر گازی استیل

با توجه به نوع اتصال و ساختار بدنه، شیرهای گازی استیل در مدل‌های مختلفی تولید می‌شوند.

شیر گازی یک تکه استیل

مدلی که در بازار معمولاً با عنوان “شیر گازی استیل” شناخته می‌شود، در واقع شیر گازی یک تکه استیل است. این مدل دارای بدنه یکپارچه بوده و به دلیل قیمت مناسب و ساختار ساده در بسیاری از خطوط صنعتی مورد استفاده قرار می‌گیرد.

شیر گازی دوتکه استیل

در مدل‌های دوتکه، امکان تعمیر و سرویس شیر نسبت به مدل یک تکه بیشتر است.

شیر گازی سه تکه استیل

این مدل برای خطوطی که نیاز به سرویس دوره‌ای دارند گزینه بسیار مناسبی است، زیرا بدون باز کردن کامل خط امکان تعمیر و نگهداری وجود دارد.

شیر گازی کلمپی استیل

شیر گازی کلمپی استیل بیشتر در صنایع غذایی، لبنی، دارویی و بهداشتی استفاده می‌شود و به دلیل اتصال Clamp عملیات باز و بست و شستشو را بسیار ساده می‌کند.

شیر گازی سه راهی استیل

در مواردی که نیاز به تغییر مسیر جریان وجود داشته باشد از شیر گازی سه راهی استیل استفاده می‌شود.

تفاوت شیر گازی یک تکه، دوتکه و سه تکه

فشار کاری و استانداردها

شیر گازی استیل بر اساس استانداردهای مرسوم ساخته می‌شود و کلاس‌های فشار مختلفی دارد: PN16، PN25، PN40 و معادل‌های ANSI Class 150/300. به‌طور مثال، شیر کلاس PN40 تا فشار 40 بار را تحمل می‌کند. علاوه بر این، استانداردهای API و ISO نیز در طراحی برخی شیرها رعایت می‌شوند. برای مثال استاندارد ISO 5211 مربوط به ابعاد اتصال عملگر است. ویژگی‌های فنی رایج شامل:

• Seat PTFE:

 نشیمنگاه PTFE برای آب‌بندی محکم و دوام بالا.

• شفت ضد Blow-Out:

 طراحی خاص برای جلوگیری از خارج شدن شفت شیر در هنگام خرابی.

• IP Rating:

در شیرهای با عملگر برقی یا پنوماتیک، حفاظت IP65/IP67 برای بدنه جعبه عملگر.

• Material Cert:

 گواهی آزمایش مواد (مثل EN 10204 3.1) برای جنس استنلس استیل.
این استانداردها اطمینان می‌دهند شیر انتخاب شده برای شرایط خاص شما ایمن و کارا باشد.

کاربرد شیر گازی استیل در صنایع

• صنایع غذایی:

 کنترل سریع جریان مایعات غذایی و نوشیدنی در خطوط تولید. به‌دلیل بهداشتی بودن و قابلیت شستشو، اغلب از گرید 316L پولیش‌شده استفاده می‌شود.

• صنایع دارویی:

 قطع و وصل مواد دارویی و عصاره‌ها در خطوط پرظرفیت داروسازی. مقاومت بالا به خوردگی و استانداردهای بهداشتی، شیر استیل را در این صنعت ضروری کرده است.

• صنایع شیمیایی:

انتقال اسیدها، بازها و حلال‌های خورنده. شیر 316L به دلیل مقاومت شیمیایی بالا برای این محیط‌ها انتخاب می‌شود.

• نفت و گاز:

در خطوط فشار بالا مانند ارسالات فرآورده‌های نفتی و گازهای صنعتی. شیرهای فلنجی PN40 یا بیشتر در این حوزه کاربرد دارند.

راهنمای انتخاب شیر گازی استیل مناسب

• سایز خط:

قطر لوله خود را مشخص کنید؛ شیر باید دقیقاً با اندازه خط مطابقت داشته باشد (1/2”, 1”, 2” و غیره).

• فشار کاری:

بر اساس حداکثر فشار سیستم (مثلاً 16، 25 یا 40 بار)، شیر با کلاس مناسب را انتخاب کنید.

• دمای کاری:

 در محیط‌های دمای بالا، اطمینان حاصل کنید گرید و نوع آب‌بندی (PTFE) مناسب باشد. شیرهای استیل تا حدود 150°C کار می‌کنند.

• نوع اتصال:

برای خطوط ثابت و پر فشار از مدل فلنجی استفاده کنید. برای خطوط سرویس سبک یا نیاز به باز/بسته سریع در فضای محدود، نوع دنده‌ای یا کلمپی مناسب است.

• عملگر:

 اگر نیاز به قطع/وصل خودکار دارید، از مدل پنوماتیک یا با عملگر برقی استفاده کنید؛ در غیر این صورت شیر دستی کافی است.

• Full Bore vs Reduced Bore:

اگر افت فشار اهمیت زیادی دارد، مدل فول‌بُر را انتخاب کنید. برای کاربردهای معمولی مدل ریدوسد سبکتر است.

• استانداردها و گواهی‌ها:

 در صنایع خاص (دارویی/غذایی) تاییدیه‌های بهداشتی و گواهی مطابقت با استاندارد (مثل API 607) را بررسی کنید.

قیمت شیر گازی استیل

قیمت شیر گازی استیل به عوامل متعددی بستگی دارد:

• سایز:

هر چه قطر شیر بزرگ‌تر باشد، حجم فولاد مصرفی افزایش یافته و قیمت بالاتر می‌رود.

• گرید استیل:

شیر 316L به دلیل مواد اولیه گران‌تر، حدود ۲۰–۳۰% گران‌تر از 304 است.

• نوع اتصال:

شیرهای فلنجی معمولاً گران‌تر از مدل‌های دنده‌ای هستند.

• نوع عملگر:

شیر پنوماتیک یا برقی قیمت بیشتری نسبت به شیر دستی دارد.

• کیفیت و برند:

برند معتبر و سطح کیفی بالاتر منجر به قیمت بیشتر می‌شود.

• نوسانات ارزی:

 قیمت جهانی استنلس استیل و قطعات وارداتی تاثیر مستقیم بر قیمت نهایی دارد.

برای استعلام قیمت روز و دقیق ابعاد و نیاز خود را مشخص کرده و دکمه زیر را کلیک نمایید.

استعلام قیمت شیر گازی استیل

سوالات متداول

•  تفاوت Full Bore و Reduced Bore چیست؟
  در شیر Full Bore قطر داخلی شیر برابر قطر لوله است، بنابراین افت فشار بسیار کم است. در نوع Reduced Bore قطر کوچکتر است و کمی افت فشار ایجاد می‌شود.

•  شیر گازی استیل تا چه فشاری کار می‌کند؟
  بسته به کلاس فشار (PN) و طراحی، معمولاً تا 16، 25 یا 40 بار قابل استفاده است. برخی مدل‌های خاص تا 100 بار نیز ساخته می‌شوند.

•  آیا شیر گازی 304 برای سیالات اسیدی مناسب است؟
  برای اسیدهای رقیق قابل استفاده است، اما در موارد اسیدی قوی یا نمکی، بهتر است از گرید 316L استفاده شود که مقاومت بسیار بیشتری دارد.

•  تفاوت اتصال دنده‌ای و فلنجی چیست؟
  اتصال دنده‌ای با رزوه است و نصب سریع دارد اما فشار کاری کمتری (تا PN25). اتصال فلنجی جوشی است و برای فشار بالا (PN40 و بیشتر) مناسب است.

•  طول عمر نشیمنگاه PTFE چقدر است؟
  نشیمنگاه PTFE معمولاً چندین سال عمر می‌کند، اما بستگی به شرایط کاری دارد. در صورت کار با سیالات ساینده یا دمای بالا، عمر کوتاه‌تر می‌شود و باید برای سرویس دوره‌ای برنامه‌ریزی کرد.
